产品名称：ECO智能化汽动型标准台机

咨询热线：0512-68790159

产品详情

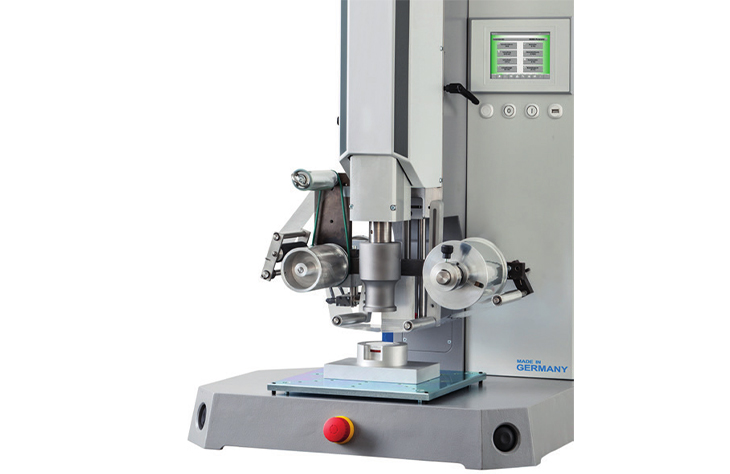

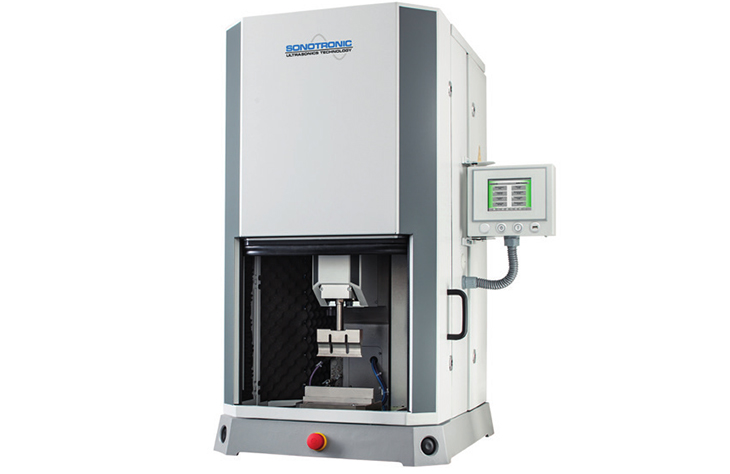

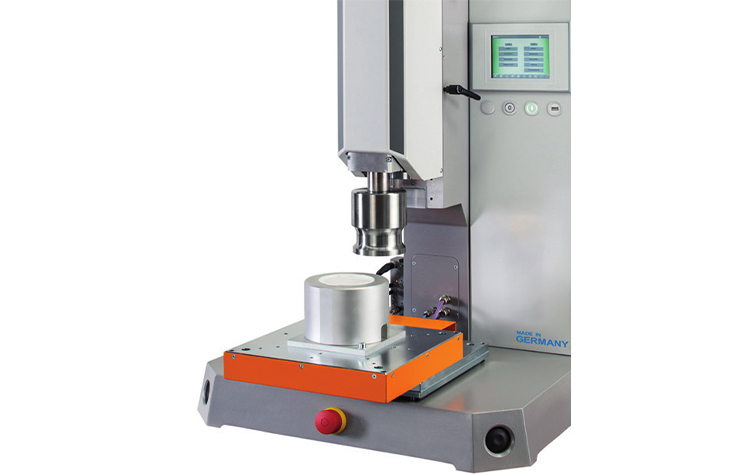

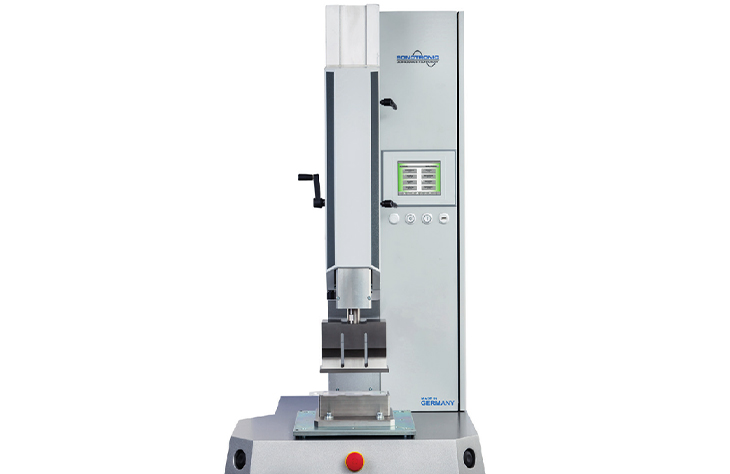

ECO智能化汽动型标准台机（德国原装进口）

流程控制特性
■ 针对每个使用的振动元件自动调整
频率（无需频率示教）
■ 在每次焊接开始前自动调整频率
■ 在所有运行状况下自动保持振幅
恒定
■ 调整工作方式和自动化运行（通过
密码 >> 用户级别进行保护）调整
工作方式和自动化运行（通过密码
>> 用户级别进行保护）
■ 通过触摸屏输入“焊接力”、
“振幅”、“时间”、
“焊接深度”和“监控值”参数
■ 适用于 100 个可命名参数记录的
数据存储器
■ 通过以太网口和 USB 接口输出
数据
■ 永久监控工作流程，即使是在故
障中断时

气动特性
■ 配有冷凝水自动分离器和模拟压力
监控装置的压缩空气制备系统
■ 通过换向阀正确调节焊接力的比例
■ 用于防止意外启动和反向运动的双
通道安全阀
■ 用于参考定位的集成式触发传感器
■ 借助磁线性测量系统实现深度测量
■ 振动单元设计为紧凑式的气动进
给单元

设备控制系统的技术特性
■ 通过配有集成 PC
(256 MB DRAM，232 kB SRAM)
的 7“ VGA 彩色 TFT 触摸屏进行
操作和显示
■ 1 RJ-45 以太网接口 10/100MBit
■ 1 RJ-45 POWERLINK 接口
10/100MBit
■ 1 现场总线维护用接口槽
■ 2 USB 2.0 接口
■ 双手安全启动
■ 紧急停止按钮
■ 通过 X20 存储模块实现安全控制
■ 通过分散式 X20 存储模块连接安
全信号
■ 分散式数字和模拟 X20 输入/输
出模块
■ 开放式控制理念，可随时通过分散
式总线耦合器进行扩展（数字和模
拟输入 / 输出模块）
■ 语言切换

机械特性
■ 配有可调机械限位挡块的机头
■ 采用旋转板设计的工件夹板，
用于在底模与焊头之间快速建立平
面平行度
■ 由特种铸造铝（RAL 9022）
制成的硬质粉末涂层柱壳、
开关柜模块（RAL 7035）

ECO: 功能说明
可选选项
■ 超声已开启：
伴有超声振动移动至工件
■ 超声延续：
撤离工件时伴有超声振动
■ 预接合：
在不施加声振的情况下预接合
■ 触点关闭(限与附加装备一起)：
当碰到金属触点时焊接停止
监控功能
■ 带能量和位移监控的时间焊接
■ 带能量和时间监控的位移焊接
■ 带位移和时间监控的能量焊接

基本工作方式
■ 时间焊接：
在定义的时间段内焊接
■ 绝对位移：
在定义的最终尺寸上焊接
■ 相对位移：
从达到触发的参考点开始，
在相对的位移量内焊接
■ 能量：
按之前确定的能量值焊接

机器模式
■ 受密码保护的用户级别
(操作人员 / 调整人员)
调整模式的特殊功能
■ 用于机器辅助模具参数化的程序
■ 换模时的自动校准功能：
设定人员通过纯文本说明引导流程
■ 可选通过双手按钮完成相关焊接参
数示教
