产品名称：RX-E730/3000系列

咨询热线：0512-68790159

产品详情

RX-MSG-P版本（基本型）

RX-MSG-S功能(智慧版）

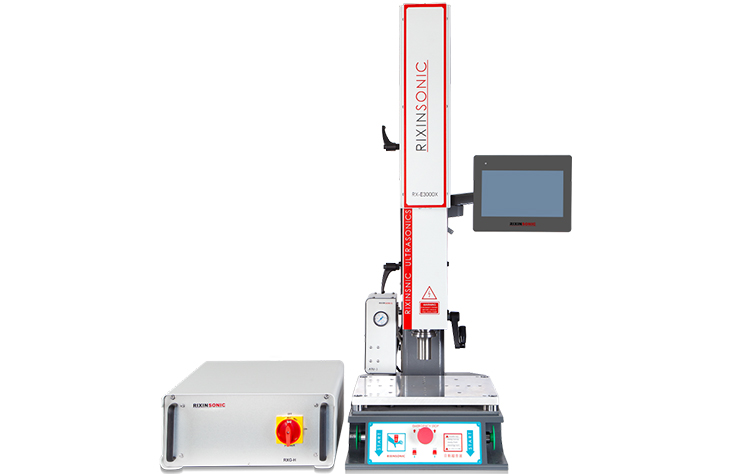

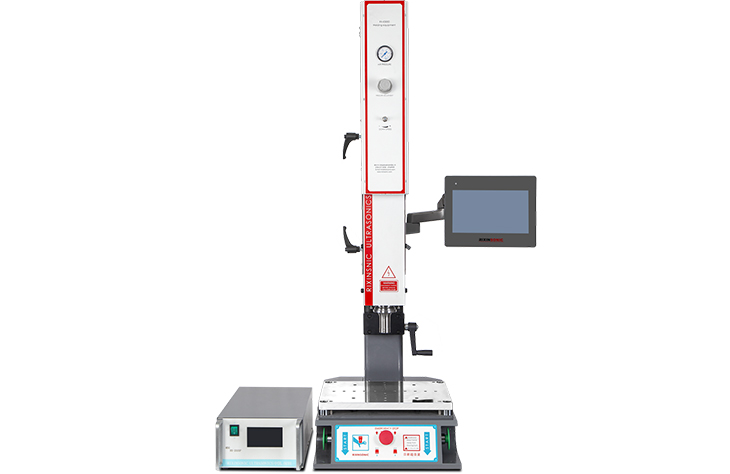

RX-E730/3000系列

执行器分别承载3种电箱
1、RX-MSG-P版本（基本型）
2、RX-MSG-S版本（智慧型）
3、RX-MSG-X版本（智能型）
设计优势
█ 模块化设计：可在特殊设备和自动生产线中、方便安装整合
█ 执行器可以承载不同功率的超声波发声器，使设备的应用更广泛
█ 高强度型机构，性能和稳定性，Festo 汽缸重复运行稳定
█ 超声波三联组安装，采用快速换模具设计结构，模具换模经松完成
超声波发生器功能与控制
■ 超声波每次焊接过程中自动搜索、调整频率
■ 超声波焊接过程中振幅保持恒定。
■ 振幅可调10-100%，振幅分段比例可按需要调整
■ 电箱可启动在多个不同的共振单元之间切换工作
■ 系统异常保护频率异常、功率过载、阻抗过高
■ 二次超声波功能
■ 焊接质量控制系统
RX-MSG-P功能
触发模式
■ 时间
焊接模式
■ 时间
■ 能量
■ 连续工作
■ 切割（接地）
控制系统
■焊接质量品质管理
■ 时间管控
■ 能量管控
■ 汽压表数据

RX-E730/3000系列设备规格

机型(model)	RX-E730	RX-E3000
频率 frequency	30KHZ/35KHZ/40KHZ	15/KHZ/20KHZ
超声波电箱 generator	RX-MSG	RX-MSG
输出功率 output power	2000/1200W/800	2000W/3000/40000W
较大压力N	730N	3000N
机身净重 net weight	70.9kg	108kg
合模设计 clamping height	0-320mm（不含模具高度）	0-320mm（不含模具高度）
水平调校板 horizontal adjustment board	L350mm ×W263mm	L375mm ×W290mm
焊接行程 welding stroke	80mm	80mm
运行气压 operating air pressure	0.25-7Kg
Z轴精度控制 Z axis accuracy control	±0.02mm	±0.02mm
换能器 converter	RXSONIC	RXSONIC
冷却系统 cooling system	风冷	风冷
控制系统 control system	RX-MSG-P/S/X	RX-MSG-P/S/X
输入电压 input voltage	220-240VAC	220-240VAC
语言选择 language selection	文字图像（中文）	文字图像（中文）
机身外观尺寸 Overall dimension	L517×W377×H(800×1150)MM / L590×W398×H(800×1480)MM

RX-MSG-S功能(智慧版）

RX-MSG-X(智能版）

超声波发生器功能与控制
■ 超声波每次焊接过程中自动搜索、调整频率
■ 超声波焊接过程中振幅保持恒定。
■ 振幅可调10-100%，振幅分段比例可按需要调整
■ 电箱可启动在多个不同的共振单元之间切换工作
■ 系统异常保护频率异常、功率过载、阻抗过高
■ 西门子控制系统+西门子人机介面
■ 焊接质量控制系统
